دیاگ خودرو هیبریدی چیست؟ راهنمای کامل تشخیص خطا و بررسی سیستم هیبرید

دیاگ خودرو هیبریدی یکی از مهم‌ترین روش‌های تشخیص مشکلات فنی در خودروهای هیبریدی است. برخلاف خودروهای معمولی، خودروهای هیبریدی از چندین سیستم الکترونیکی و کنترلی مختلف برای مدیریت موتور بنزینی، موتور الکتریکی، باتری ولتاژ بالا، اینورتر و سیستم شارژ استفاده می‌کنند.

به همین دلیل، برای تشخیص دقیق بسیاری از ایرادات خودروهای هیبریدی، استفاده از دستگاه دیاگ مناسب و بررسی اطلاعات زنده سیستم ضروری است.

دیاگ تنها به خواندن یک کد خطا محدود نمی‌شود؛ بلکه می‌تواند اطلاعات ارزشمندی درباره وضعیت باتری، موتورهای الکتریکی، سیستم هیبرید و سایر ECUهای خودرو در اختیار تعمیرکار قرار دهد.

دیاگ خودرو هیبریدی چه کاری انجام می‌دهد؟

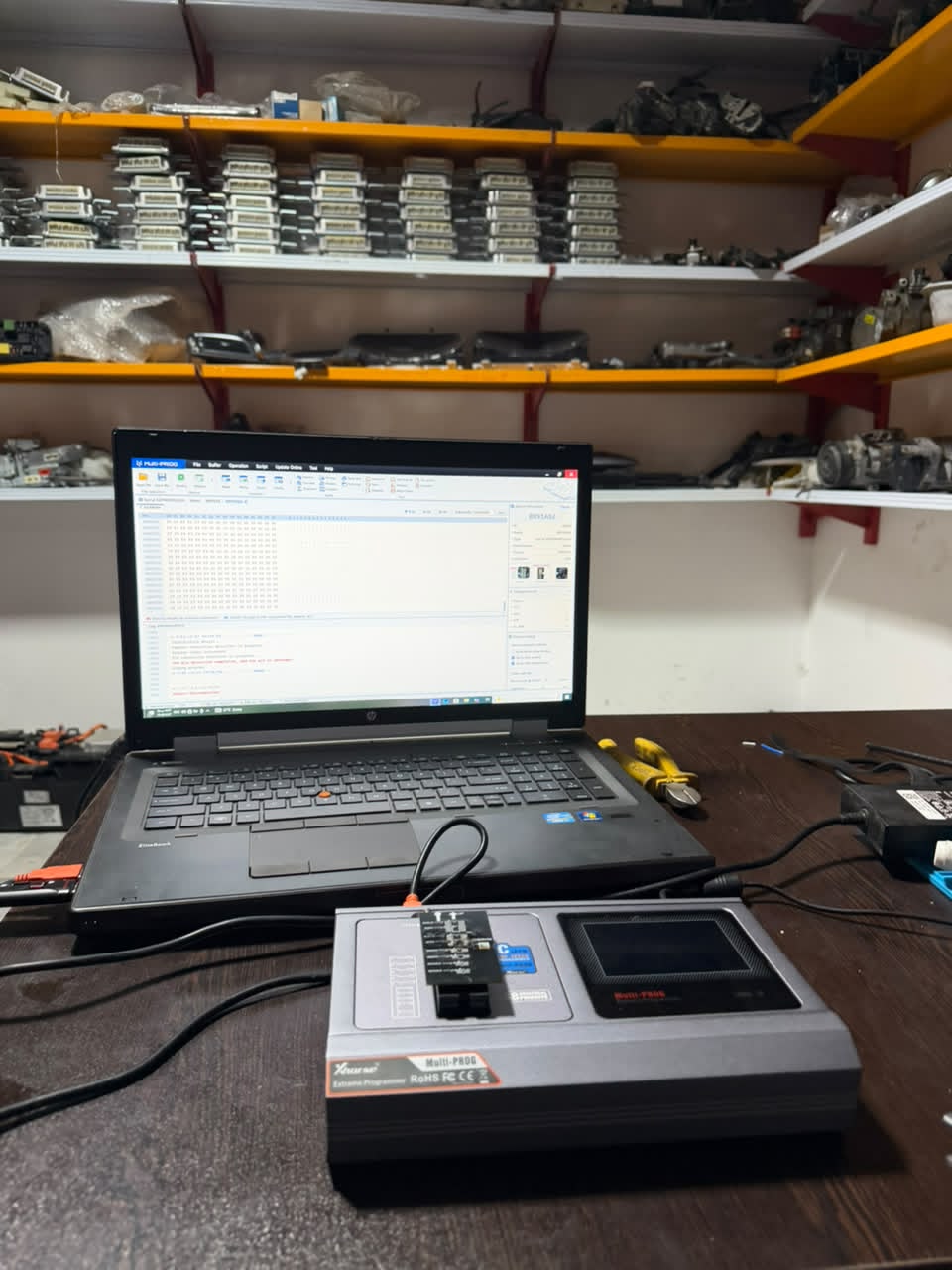

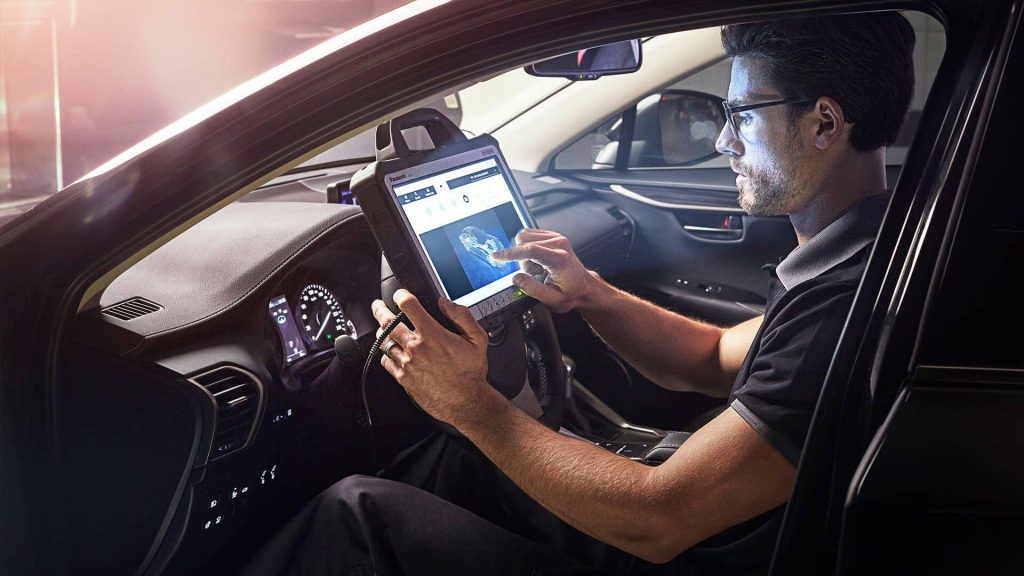

دستگاه دیاگ با ECUهای مختلف خودرو ارتباط برقرار می‌کند و اطلاعاتی را که سیستم کنترل خودرو ثبت یا محاسبه کرده است، نمایش می‌دهد.

در یک خودروی هیبریدی ممکن است چندین واحد کنترلی در عملکرد سیستم نقش داشته باشند؛ بنابراین عیب‌یابی باید متناسب با مدل خودرو و ساختار سیستم هیبرید انجام شود.

با استفاده از دیاگ می‌توان مواردی مانند:

• کدهای خطای سیستم هیبرید
• خطاهای مربوط به باتری ولتاژ بالا
• وضعیت شارژ باتری
• ولتاژ بلوک‌های باتری
• دمای باتری
• جریان باتری
• وضعیت موتورهای الکتریکی
• اطلاعات اینورتر
• خطاهای سیستم مدیریت باتری
• وضعیت موتور بنزینی
• اطلاعات مربوط به سنسورها
• خطاهای پاک‌شده یا ثبت‌شده

را بررسی کرد.

چرا دیاگ خودرو هیبریدی با خودرو معمولی متفاوت است؟

در خودروهای بنزینی معمولی، دیاگ بیشتر برای بررسی ECU موتور، گیربکس و برخی سیستم‌های الکترونیکی استفاده می‌شود.

اما در خودروهای هیبریدی، سیستم قوای محرکه پیچیده‌تر است.

برای مثال در یک خودروی هیبریدی ممکن است بخش‌های زیر با یکدیگر در ارتباط باشند:

موتور بنزینی → موتور الکتریکی → باتری ولتاژ بالا → اینورتر → ECUهای کنترلی

بنابراین خرابی یک قسمت می‌تواند باعث ثبت خطا در بخش دیگری از سیستم شود.

به همین دلیل، تفسیر کدهای خطا و اطلاعات دیاگ نیازمند آشنایی با ساختار سیستم هیبرید همان خودرو است.

https://khosravihybrid.ir

دیاگ باتری هیبریدی چگونه انجام می‌شود؟

یکی از مهم‌ترین کاربردهای دیاگ، بررسی باتری هیبریدی است.

باتری ولتاژ بالای خودرو از مجموعه‌ای از سلول‌ها یا ماژول‌ها تشکیل شده است و سیستم مدیریت باتری وضعیت آن را به صورت مداوم پایش می‌کند.

در زمان دیاگ، بسته به مدل خودرو می‌توان اطلاعاتی مانند موارد زیر را مشاهده کرد:

ولتاژ بلوک‌ها

ولتاژ قسمت‌های مختلف باتری بررسی می‌شود.

اختلاف ولتاژ

مقایسه ولتاژ بلوک‌ها می‌تواند به شناسایی بخش‌های ضعیف کمک کند.

وضعیت شارژ یا SOC

SOC میزان تقریبی شارژ باتری را نشان می‌دهد.

دمای باتری

سنسورهای دما و عملکرد سیستم خنک‌کننده نیز اهمیت زیادی دارند.

جریان شارژ و دشارژ

جریان ورودی و خروجی باتری در شرایط مختلف قابل بررسی است.

مقاومت

در برخی سیستم‌ها اطلاعات مربوط به مقاومت باتری یا بلوک‌ها نیز قابل بررسی است.

بنابراین دیاگ باتری هیبریدی می‌تواند اطلاعات بسیار بیشتری از یک تست ساده ولتاژ در اختیار تعمیرکار قرار دهد.

این مطالب را نیز بخوانید:

تعویض باتری هیبریدی یا تعمیر؟ از کجا بفهمیم کدام گزینه مناسب است؟

هزینه تعمیر و تعویض باتری هیبریدی؛ چه عواملی روی قیمت تأثیر می‌گذارند؟

علائم ضعیف شدن باتری هیبریدی در رانندگی؛ از کاهش مصرف تا روشن شدن چراغ هشدار

آیا دیاگ به تنهایی سلامت باتری هیبریدی را مشخص می‌کند؟

خیر.

این یکی از مهم‌ترین نکات در عیب‌یابی خودروهای هیبریدی است.

دیاگ ابزار بسیار مهمی برای تشخیص است، اما صرفاً مشاهده یک کد خطا به معنی خراب بودن کامل باتری نیست.

برای تشخیص دقیق‌تر باید اطلاعات مختلف کنار یکدیگر بررسی شوند.

برای مثال:

کد خطا + ولتاژ بلوک‌ها + اختلاف ولتاژ + SOC + دما + جریان + رفتار باتری در رانندگی

می‌توانند تصویر کامل‌تری از وضعیت باتری ارائه کنند.

در بعضی موارد مشکل ممکن است از سیستم خنک‌کننده، سنسور، سیم‌کشی، اتصالات یا سایر اجزای سیستم باشد و الزاماً به معنی نیاز به تعویض کامل باتری نباشد.

کد خطا در خودرو هیبریدی چیست؟

وقتی ECU خودرو شرایط غیرطبیعی را تشخیص دهد، ممکن است یک DTC یا Diagnostic Trouble Code ثبت کند.

این کدها برای مشخص کردن محدوده احتمالی مشکل استفاده می‌شوند.

برای مثال ممکن است کدهای خطا مربوط به:

• باتری هیبریدی
• موتور الکتریکی
• اینورتر
• سیستم خنک‌کننده
• سنسورها
• سیستم شارژ
• ECU
• سیستم انتقال قدرت

باشند.

اما تفسیر صحیح کد بسیار مهم است.

یک کد خطا لزوماً به این معنی نیست که همان قطعه باید فوراً تعویض شود. تعمیرکار باید شرایط ثبت خطا، داده‌های زنده و سایر پارامترهای مرتبط را نیز بررسی کند.

دیاگ تویوتا هیبرید

خودروهای هیبریدی تویوتا از جمله:

• تویوتا پریوس
• تویوتا کمری هیبرید
• تویوتا کرولا هیبرید
• تویوتا C-HR هیبرید
• تویوتا RAV4 هیبرید
• تویوتا آریس هیبرید

دارای سیستم‌های کنترلی و ECUهای مختلف هستند.

در نتیجه، برای دیاگ تویوتا هیبرید بهتر است از تجهیزات و نرم‌افزار مناسب خودرو استفاده شود تا اطلاعات سیستم‌های مختلف به درستی خوانده و تحلیل شوند.

در برخی مدل‌های تویوتا، اطلاعات مربوط به ولتاژ بلوک‌های باتری، SOC، دما و سایر پارامترهای سیستم هیبرید از طریق ECU قابل بررسی است.

چه زمانی خودرو هیبریدی را دیاگ کنیم؟

انجام دیاگ فقط زمانی که چراغ هشدار روشن شده باشد ضروری نیست.

در شرایط زیر انجام دیاگ می‌تواند مفید باشد:

هنگام روشن شدن چراغ هشدار

اگر چراغ Check Hybrid System یا سایر هشدارهای مرتبط روشن شده‌اند، باید سیستم بررسی شود.

افزایش مصرف سوخت

افزایش غیرعادی مصرف می‌تواند دلایل مختلفی داشته باشد و دیاگ یکی از ابزارهای تشخیص علت است.

کاهش شتاب

اگر عملکرد خودرو نسبت به گذشته تغییر کرده باشد، بررسی سیستم هیبرید می‌تواند به پیدا کردن علت کمک کند.

تغییرات غیرعادی شارژ باتری

اگر نشانگر شارژ باتری خیلی سریع بالا و پایین می‌شود، بهتر است سیستم بررسی شود.

قبل از خرید خودرو هیبریدی دست دوم

این یکی از مهم‌ترین موارد استفاده از دیاگ است.

خودروی هیبریدی کارکرده بهتر است پیش از خرید از نظر سیستم هیبرید، باتری، خطاهای ECU و عملکرد کلی بررسی شود.

دیاگ خودرو هیبریدی قبل از خرید

خرید خودروی هیبریدی دست دوم بدون بررسی سیستم هیبرید می‌تواند ریسک هزینه‌های سنگین تعمیراتی را افزایش دهد.

در کارشناسی تخصصی بهتر است علاوه بر بدنه و موتور، سیستم هیبرید نیز بررسی شود.

موارد مهم عبارت‌اند از:

1. اسکن ECUها
2. بررسی کدهای خطا
3. بررسی خطاهای فعلی و ذخیره‌شده
4. بررسی وضعیت باتری
5. بررسی ولتاژ بلوک‌ها
6. بررسی اختلاف ولتاژ
7. بررسی SOC
8. بررسی دمای باتری
9. بررسی سیستم خنک‌کننده
10. تست عملکرد خودرو در رانندگی

در صورتی که اطلاعات دیاگ با علائم خودرو همخوانی نداشته باشد، بررسی‌های فنی بیشتری لازم است.

تفاوت دیاگ و تست باتری هیبریدی

این دو فرآیند به یکدیگر مرتبط هستند اما کاملاً یکسان نیستند.

دیاگ خودرو هیبریدی بیشتر برای دسترسی به اطلاعات ECUها، کدهای خطا و داده‌های زنده سیستم استفاده می‌شود.

اما تست باتری هیبریدی با هدف ارزیابی دقیق‌تر وضعیت پک باتری انجام می‌شود و می‌تواند شامل بررسی عملکرد باتری در شرایط مختلف شارژ و دشارژ نیز باشد.

بنابراین در صورت وجود مشکل در باتری، بهترین روش معمولاً ترکیب دیاگ + بررسی داده‌های زنده + تست عملکرد باتری است.

آیا پاک کردن خطای دیاگ مشکل خودرو را حل می‌کند؟

خیر.

پاک کردن کد خطا به خودی خود باعث تعمیر خودرو نمی‌شود.

ممکن است پس از پاک کردن خطا، چراغ هشدار برای مدتی خاموش شود؛ اما اگر علت اصلی مشکل برطرف نشده باشد، خطا ممکن است دوباره ثبت شود.

به همین دلیل، هدف اصلی دیاگ باید تشخیص علت خطا باشد، نه فقط خاموش کردن چراغ هشدار.

علائم نیاز به دیاگ خودرو هیبریدی

اگر یکی از موارد زیر را مشاهده کردید، بهتر است خودرو توسط متخصص سیستم هیبرید بررسی شود:

• روشن شدن چراغ Hybrid
• نمایش پیام Check Hybrid System
• روشن شدن چراغ Check Engine
• کاهش شتاب خودرو
• افزایش مصرف سوخت
• نوسان غیرعادی شارژ باتری
• روشن و خاموش شدن مکرر موتور بنزینی
• عملکرد غیرعادی موتور الکتریکی
• افزایش صدای فن باتری
• کاهش توان خودرو
• تغییر رفتار سیستم هنگام ترمزگیری
• ثبت خطای سیستم هیبرید

البته این علائم می‌توانند دلایل مختلفی داشته باشند و برای تشخیص قطعی، بررسی فنی لازم است.

دیاگ تخصصی خودروهای هیبریدی در هیبرید خسروی

در هیبرید خسروی دیاگ خودرو هیبریدی با هدف شناسایی دقیق‌تر ایرادات سیستم هیبرید انجام می‌شود.

در فرآیند عیب‌یابی، بسته به مدل خودرو می‌توان بخش‌هایی مانند:

• سیستم باتری ولتاژ بالا
• ECU باتری
• موتورهای الکتریکی
• اینورتر
• سیستم خنک‌کننده
• موتور بنزینی
• سیستم انتقال قدرت
• سنسورها و ECUهای مرتبط

را بررسی کرد.

پس از خواندن خطاها، داده‌های سیستم و شرایط خودرو تحلیل می‌شوند تا مشخص شود مشکل احتمالی مربوط به کدام بخش است.

در صورت وجود مشکل در باتری نیز می‌توان تست‌های تکمیلی باتری را انجام داد تا قبل از تصمیم‌گیری برای تعمیر یا تعویض، وضعیت واقعی پک مشخص شود.

جمع‌بندی

دیاگ خودرو هیبریدی یکی از مهم‌ترین مراحل عیب‌یابی سیستم‌های پیچیده خودروهای هیبریدی است.

دیاگ می‌تواند اطلاعاتی درباره کدهای خطا، وضعیت باتری، ولتاژ بلوک‌ها، SOC، دما، جریان و عملکرد بخش‌های مختلف سیستم هیبرید ارائه کند.

با این حال، یک کد خطا به تنهایی برای تشخیص قطعی خرابی یک قطعه کافی نیست. بررسی داده‌های زنده، شرایط ثبت خطا و در صورت نیاز تست‌های تکمیلی، نقش مهمی در تشخیص صحیح دارند.

اگر چراغ هشدار سیستم هیبرید روشن شده، مصرف سوخت افزایش یافته، شتاب خودرو کاهش پیدا کرده یا قصد خرید یک خودروی هیبریدی دست دوم را دارید، دیاگ تخصصی خودرو هیبریدی می‌تواند یکی از مهم‌ترین مراحل بررسی خودرو باشد.
